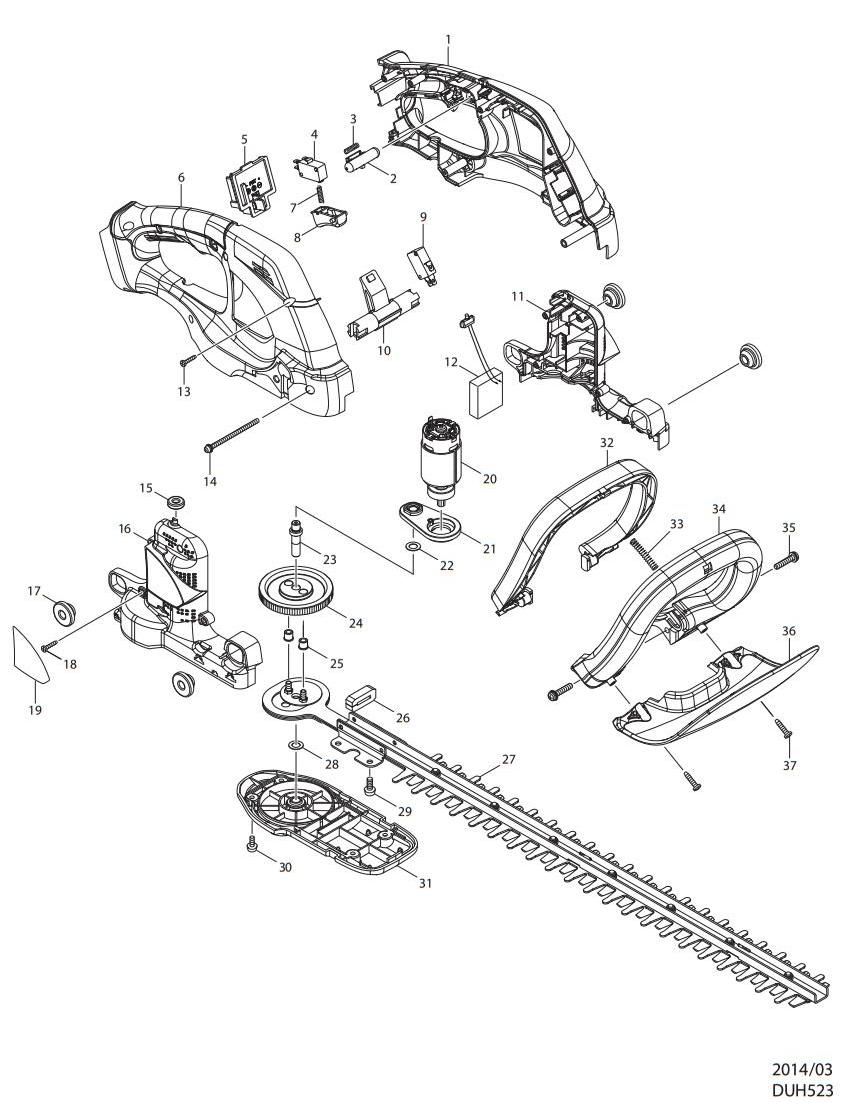

DUH523RH / RME / RY / Z充电式篱笆修剪机
| 充电式篱笆修剪机 | DUH523RH / RME / RY / Z |
|
| 图号 | 部件号 | 部件名称/注解 | 数量 |
| 1 | 187286-4 | 手柄组件 | 1 |
| 包含零件. 6 | |||
| 2 | 452438-9 | 锁定按钮 | 1 |
| 3 | 231473-8 | 压簧4 | 1 |
| 4 | 651852-8 | 开关 V-15-1A5 | 1 |
| 5 | 643852-2 | 电池接板 | 1 |
| 6 | 187286-4 | 手柄组件 | 1 |
| 包含零件. 1 | |||
| 7 | 231473-8 | 压簧4 | 1 |
| 8 | 417564-1 | 开关杆 | 1 |
| 9 | 651852-8 | 开关 V-15-1A5 | 1 |
| 10 | 452681-0 | 开关臂 | 1 |
| 11 | 187285-6 | 机壳组件 | 1 |
| 包含零件. 16 | |||
| 12 | 638967-8 | 控制器 | 1 |
| 13 | 266429-2 | 自攻螺丝 3X16 | 6 |
| 14 | 911193-7 | 半圆头螺丝 M4X65 | 1 |
| 15 | 424195-9 | 橡胶环 6 | 1 |
| 16 | 187285-6 | 机壳组件 | 1 |
| 包含零件. 11 | |||
| 17 | 424394-3 | 橡胶环 8 | 4 |
| 18 | 266429-2 | 自攻螺丝 3X16 | 5 |
| 20 | 629930-2 | 马达 | 1 |
| 21 | 141211-9 | 轴承室 | 1 |
| 22 | 253215-0 | 平垫圈 8 | 1 |
| 23 | 326034-8 | 主轴 | 1 |
| 24 | 227281-3 | 直齿轮 93 | 1 |
| 25 | 262570-9 | 尼龙衬套 5 | 2 |
| 26 | 423417-4 | 防尘罩 | 1 |
| 27 | 195769-0 | 刀片总成 | 1 |
| 27C01 | 188605-7 | 油盘 | 1 |
| 27C02 | 262570-9 | 尼龙衬套 5 | 2 |
| 28 | 253215-0 | 平垫圈 8 | 1 |
| 29 | 911218-7 | 半圆头螺丝 M5X14 | 4 |
| 30 | 911113-1 | 半圆头螺丝 M4X10 WR | 4 |
| 31 | 453317-4 | 下盖 | 1 |
| 32 | 452678-9 | 开关杆 B | 1 |
| 33 | 234261-2 | 压簧 5 | 1 |
| 34 | 452682-8 | 前手柄 | 1 |
| 35 | 911243-8 | 半圆头螺钉 M5X25 | 2 |
| 36 | 453316-6 | 防护板 | 1 |
| 37 | 265995-6 | 自攻螺丝 PT4X18 | 2 |
| A01 | 452685-2 | 刀片盖 | 1 |
