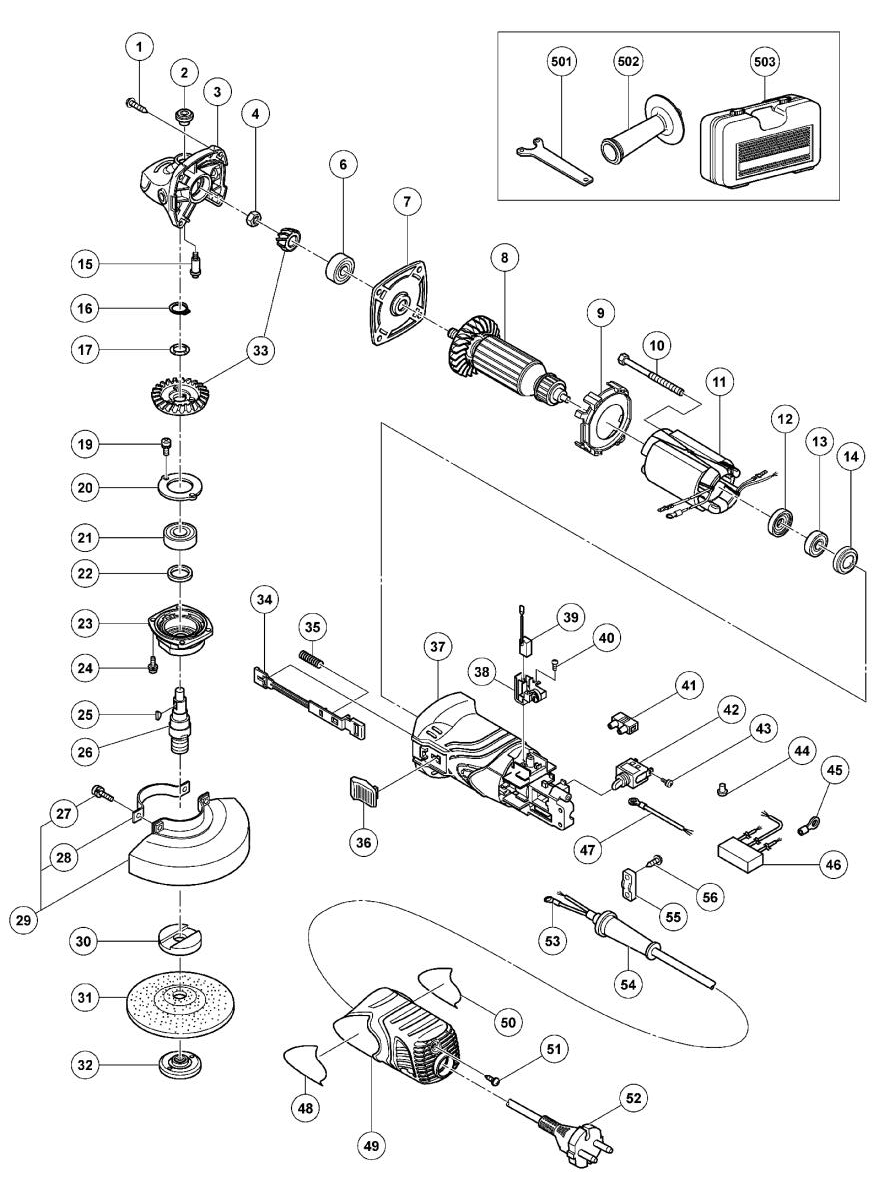

G13SR3
PDF拆解图 CSV配件表
|
图号
|
配件编号
|
配件名称
|
员数
|
备注
|
|
1
|
307028
|
凸缘自攻螺钉 D4X25 (黑)
|
4
|
|
|
2
|
301944
|
切换按扭
|
1
|
|
|
3
|
327891
|
齿轮罩
|
1
|
包括 .2,15
|
|
4
|
309191
|
特型螺母 M6
|
1
|
|
|
6
|
628VVC
|
滚珠轴承 628VVC2PS2-L
|
1
|
|
|
7
|
327887
|
轴承架
|
1
|
|
|
8
|
360799E
|
转子 220V-240V
|
1
|
|
|
9
|
327886
|
导风板
|
1
|
|
|
10
|
963712
|
六角自攻螺钉 D4X65
|
2
|
|
|
11
|
340702E
|
定子 220V-230V
|
1
|
|
|
11
|
340702F
|
定子 240V
|
1
|
|
|
12
|
321722
|
防尘圈
|
1
|
|
|
13
|
626VVM
|
滚珠轴承 626VVC2PS2L
|
1
|
|
|
14
|
309929
|
橡胶垫圈
|
1
|
|
|
15
|
301943
|
锁扣销
|
1
|
|
|
16
|
316487
|
定位环(D11轴)
|
1
|
|
|
17
|
316486
|
波形垫圈
|
1
|
|
|
19
|
987201
|
密封螺钉 ( 垫圈) M4X10
|
2
|
|
|
20
|
316490
|
轴承盖
|
1
|
|
|
21
|
6201VV
|
滚珠轴承 6201VVCMPS2L
|
1
|
|
|
22
|
301946
|
毛毡圈
|
1
|
|
|
23
|
316489
|
端盖
|
1
|
|
|
24
|
951039
|
镙钉(有垫圈) M4X12
|
4
|
|
|
25
|
302047
|
半圆键
|
1
|
|
|
26
|
327896
|
输出轴
|
1
|
|
|
27
|
308386
|
螺钉 M5X16(黑)
|
2
|
|
|
28
|
301949
|
定位片
|
1
|
|
|
29
|
319116
|
砂轮罩总成
|
1
|
包括 .27,28
|
|
30
|
937817Z
|
砂轮垫圈
|
1
|
|
|
31
|
316822
|
砂轮片 125MM A36Q (25 PCS.)
|
1
|
|
|
32
|
994324
|
砂轮螺母 M14
|
1
|
|
|
33
|
327888
|
齿轮组
|
1
|
|
|
34
|
327893
|
滑杆
|
1
|
|
|
35
|
314429
|
弹簧
|
1
|
|
|
36
|
314428
|
滑钮
|
1
|
|
|
37
|
327885
|
机壳组件
|
1
|
包括 .14
|
|
38
|
327895
|
刷握
|
2
|
|
|
39
|
999005
|
碳刷
|
2
|
|
|
40
|
328210
|
螺钉 D3X8
|
4
|
|
|
41
|
938307
|
柱形端子
|
1
|
|
|
42
|
314603
|
开关
|
1
|
|
|
43
|
305499
|
螺钉 (垫圈) M3.5X6
|
2
|
|
|
44
|
959140
|
连接器 50091
|
1
|
|
|
45
|
980063
|
端子
|
1
|
|
|
46
|
994273
|
干扰抑制器
|
1
|
|
|
47
|
328509
|
配线
|
1
|
|
|
48
|
|
日立标签
|
1
|
|
|
49
|
327894
|
尾盖
|
1
|
|
|
50
|
|
铭牌
|
1
|
|
|
51
|
307811
|
凸缘自攻螺钉 D4X16 (黑)
|
1
|
|
|
52
|
500409Z
|
电缆
|
1
|
|
|
52
|
500423Z
|
电缆
|
1
|
|
|
52
|
500439Z
|
电缆
|
1
|
|
|
52
|
500447Z
|
电缆
|
1
|
|
|
52
|
500468Z
|
电缆
|
1
|
|
|
53
|
980063
|
端子
|
1
|
|
|
54
|
953327
|
电缆护套 D8.8
|
1
|
|
|
55
|
937631
|
电缆夹
|
1
|
|
|
56
|
984750
|
凸缘自攻螺钉 D4X16
|
2
|
|
|
501
|
938332Z
|
扳手
|
1
|
|
|
502
|
318312
|
侧手柄
|
1
|
|
|
503
|
319375
|
外箱
|
1
|
|
